Рентгеновская трубка РИТРОНИКА РИ-Хронон

• Страна:

  Россия

• Производитель:

  РИТРОНИКА

• Напряженность магнитного поля:

  140

• Состояние:

  новый

• Год:

  2023

• Контрольная тепловая мощность анода:

  250 Вт

• Макс. теплоемкость анода:

  2 600 000 Дж

• Материал верхнего защитного слоя анода:

  Рений-вольфрам

• Материал анода:

  Сплав рения, вольфрама и молибдена, графит

• Непрерывная входная мощность анода:

  2,5 кВт

• Макс. температура нити накаливания катода:

  8,5 А

• Частота привода анода:

  150 Гц

• Наличие:

  В наличии

• Напряжение корпуса:

  0 Кв

• Забронировано:

  Нет

Описание изделия

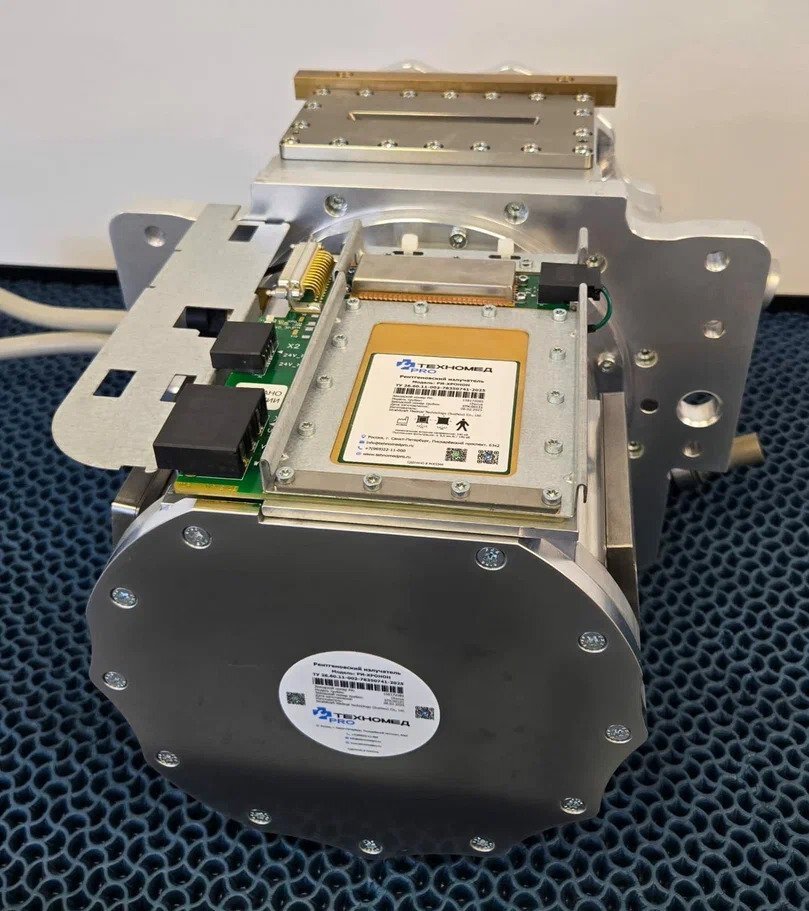

Рентгеновский излучатель РИТРОНИКА РИ-ХРОНОН предназначен для работы в составе компьютерных томографов и представляет собой узел генерации рентгеновского излучения. Конструкция включает рентгеновскую трубку, защитный кожух со встроенным статором анодного привода, систему контроля температуры и давления масла, а также электронный модуль с микросхемой памяти для хранения эксплуатационных данных.

Корпус излучателя заполнен диэлектрическим маслом и оснащён быстросъёмными соединениями для подключения к системе охлаждения, что обеспечивает удобство монтажа и обслуживания. Конструкция изделия соответствует требованиям стандарта IEC 60601 по безопасности и защите от рентгеновского излучения.

Рентгеновская трубка оснащена двумя фокальными пятнами и выполнена в металлическом корпусе. Анод изготовлен из рений-вольфрамового сплава с использованием молибденовой основы и графитового композитного основания, что обеспечивает высокую теплоёмкость и эффективный отвод тепла при эксплуатации в режимах компьютерной томографии. Применение вольфрам-рениевого сплава в области фокального пятна способствует стабильности характеристик излучения и увеличению срока службы трубки. Катодный узел изолирован плоским керамическим изолятором и подключается посредством высоковольтного кабеля.

Состав изделия

В состав рентгеновского излучателя входят:

• защитный кожух;
• рентгеновская трубка;
• статор анодного привода;
• система контроля температуры и давления масла;
• электронная плата с микросхемой памяти XTM для хранения эксплуатационной информации.

Принцип действия

Рентгеновский излучатель РИТРОНИКА РИ-ХРОНОН является электровакуумным устройством, предназначенным для генерации рентгеновского излучения.

При подаче напряжения на катод происходит термоэлектронная эмиссия электронов. Под действием высокого напряжения электроны ускоряются и направляются к вращающемуся вольфрамовому аноду. При взаимодействии электронов с материалом анода их кинетическая энергия преобразуется преимущественно в тепловую энергию и частично — в рентгеновское излучение, используемое для формирования диагностического изображения.

Назначение

Рентгеновский излучатель РИТРОНИКА РИ-ХРОНОН не является самостоятельным медицинским изделием и предназначен для применения исключительно в составе медицинских изделий, включая системы компьютерной томографии. Использование осуществляется в составе изделий, относящихся к классу потенциального риска применения 2б в соответствии с номенклатурной классификацией медицинских изделий (Приказ Минздрава России от 06.06.2012 № 4н).

Совместимость

Излучатель совместим с системами компьютерной томографии:

• SOMATOM go.Now;
• SOMATOM go.Up.

(Оригинальные каталожные номера указываются в соответствии с технической документацией и перечнем совместимости производителя.)
