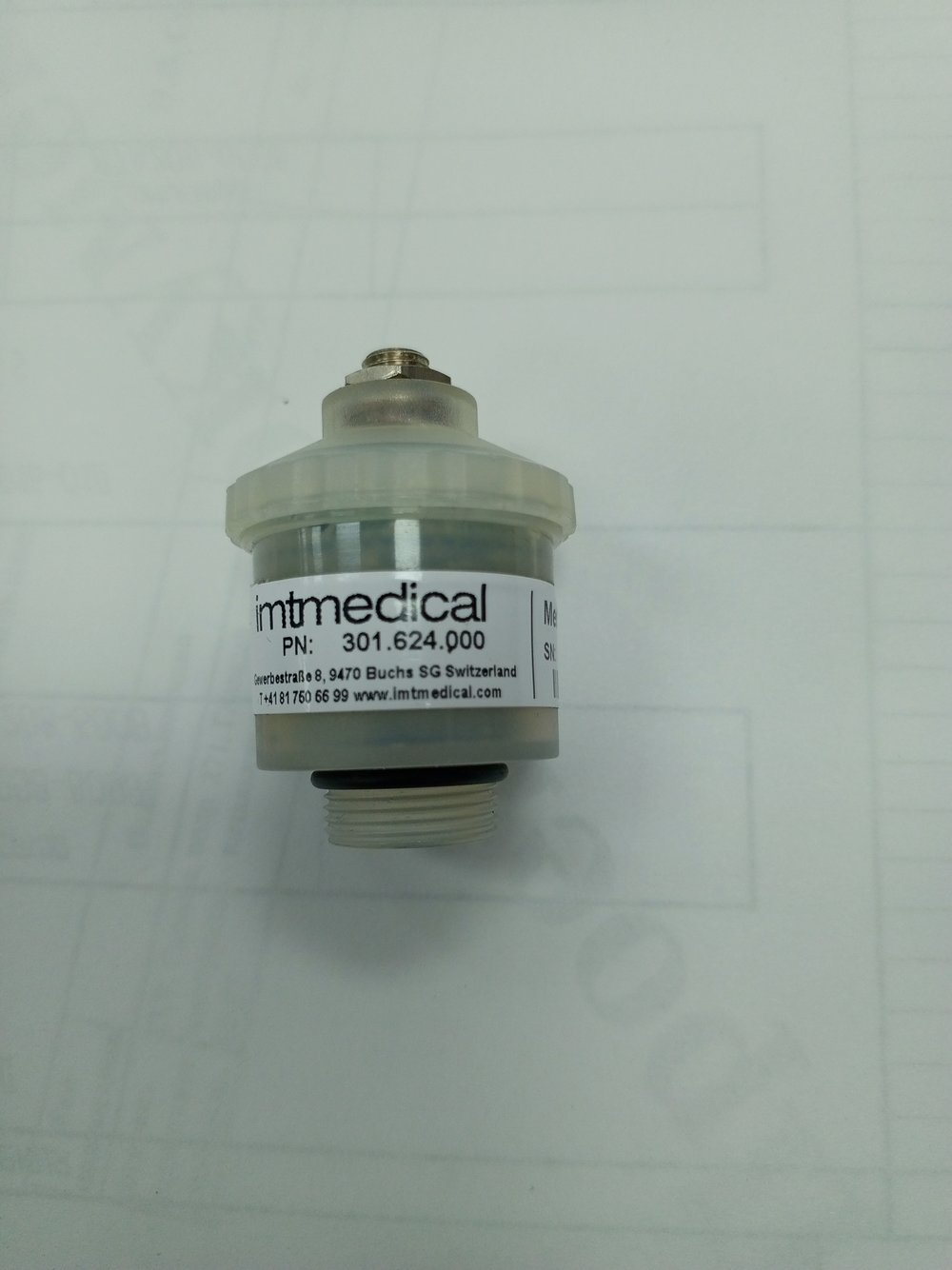

Датчики кислорода IMT Medical / IMT Analytics / ENVITEC

Поставляем датчиики кислорода для аппаратов ИВЛ

Датчики производства Invitec / Honewell / IMT Medical

Техническое описание датчика кислорода Honeywell EnviteC OOM204

Назначение

Датчик кислорода OOM204 представляет собой профессиональное измерительное устройство, разработанное для точного контроля концентрации кислорода в медицинских газовых смесях. Применяется в системах:

• Контроля концентраторов кислорода

• Медицинских аппаратов ИВЛ

• Оборудования для анестезии

• Инкубаторов

Технические характеристики

• Диапазон измерений: 0–100% кислорода при атмосферном давлении

• Срок службы: не менее 500 000% объёмных часов

• Выходное напряжение: 9–13,5 мВ (для каждого канала)

• Разница выхода: ≤1,25 мВ между каналами

• Интерфейс подключения: 3-контактный разъём Molex 22-11-1031

• Точность измерений: соответствует стандарту ISO 80601-2-55

• Время отклика: менее 12 секунд до 90% конечного значения

Эксплуатационные параметры

• Рабочая температура: от 0°C до +50°C

• Влажность эксплуатации: 0–99% без конденсации

• Температурная компенсация: встроенная NTC-компенсация

• Дрейф выходного сигнала: менее 1% объёма кислорода в месяц

• Вес устройства: около 28 грамм

• Время прогрева: менее 30 минут после установки

Особенности и преимущества

• Сертификация: соответствует европейским стандартам MDD (CE), ISO 80601-2-55

• Стабильность сигнала: отличная долговременная стабильность показаний

• Надёжность: устойчивость к воздействию N2O

• Качество: производство в Германии

• Поддержка: техническая поддержка производителя

• Совместимость: возможность интеграции в различные медицинские системы

Условия хранения

• Температурный режим: от -20°C до +50°C

• Рекомендуемое хранение: +5°C до +15°C

• Минимальная нагрузка: ≥10 кОм

Датчик разработан для профессионального медицинского применения и обеспечивает высокую точность измерений в критических условиях эксплуатации.

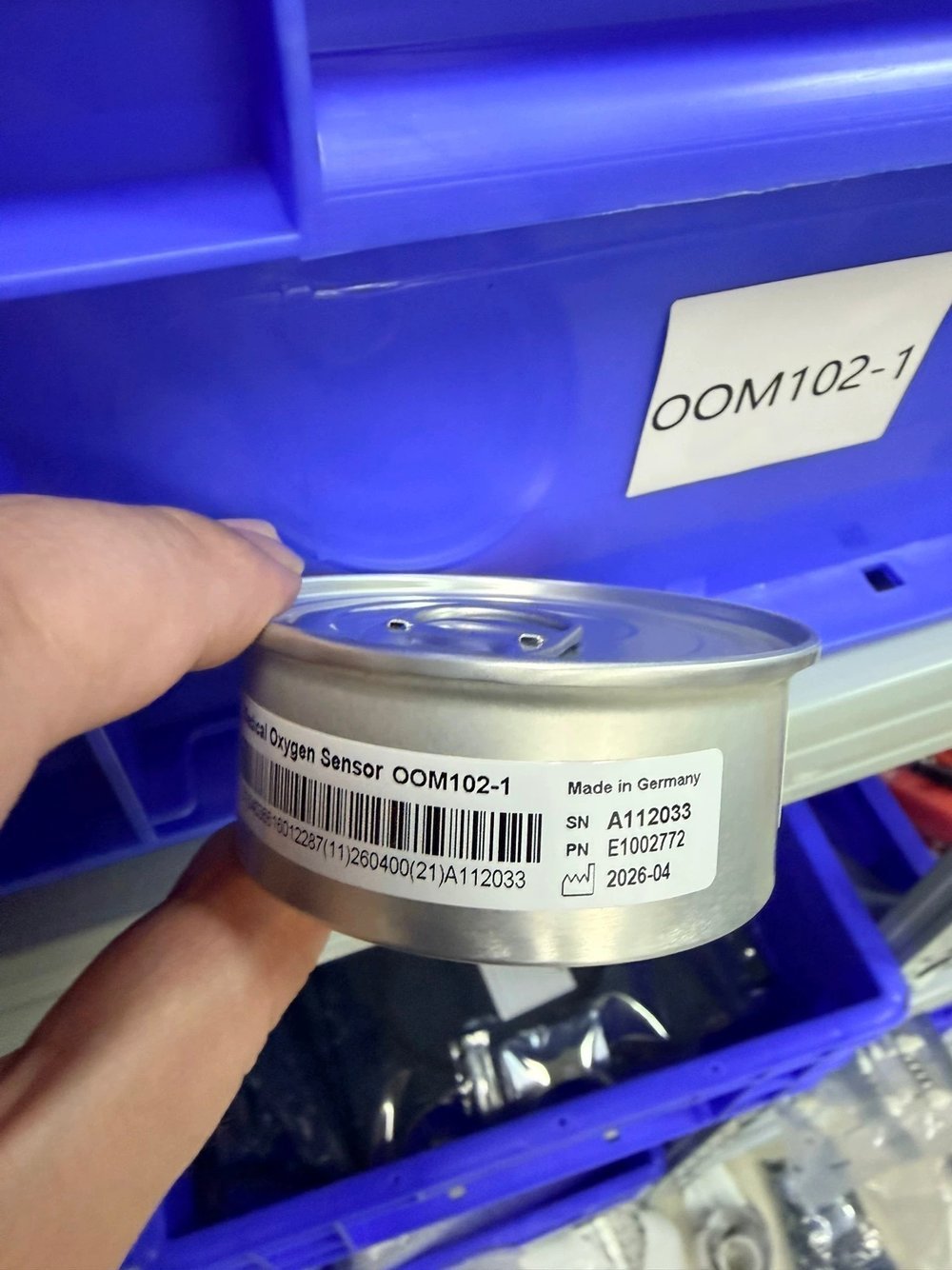

OOM102‑1 EnviteC

Датчик кислорода OOM102‑1 EnviteC — высокоточный медицинский сенсор немецкого производства для непрерывного мониторинга концентрации кислорода в дыхательных смесях. Разработан для применения в критически важном медицинском оборудовании, где точность и надёжность измерений имеют первостепенное значение.

Устройство идеально подходит для замены устаревших датчиков в аппаратах, снятых с производства, позволяя продлить срок их эксплуатации без потери качества контроля параметров дыхательной смеси.

Области применения

• аппараты искусственной вентиляции лёгких (ИВЛ);

• наркозно‑дыхательные аппараты;

• портативные вентиляторы и мониторы для скорой помощи и транспортировки пациентов;

• инкубаторы;

• системы респираторной терапии;

• медицинское оборудование для отделений реанимации и интенсивной терапии.

Ключевые преимущества

• Рекордный ресурс работы — свыше 1 000 000 %·ч O₂, что обеспечивает длительный межзаменный интервал.

• Универсальная совместимость — благодаря стандартному разъёму 3.5 mm Mono Jack подходит для десятков моделей медицинского оборудования разных производителей.

• Высокая точность — встроенная температурная компенсация (датчик NTC) гарантирует корректные показания при изменении температуры среды.

• Быстрая готовность к работе — время прогрева менее 30 минут после установки.

• Устойчивость к внешним воздействиям — сохраняет работоспособность при механических нагрузках (например, при падении с высоты 1 м) и в условиях высокой влажности.

• Немецкое качество — строгий контроль на всех этапах производства, соответствие международным стандартам.

Технические характеристики

Диапазон измерений 0–100% O₂

Выходной сигнал 9,0–14,0 мВ (при Rн​=300 Ом)

Точность (разброс) ±1% об. в 100% O₂

Ошибка линейности<3% (относительная погрешность)

Время отклика (90% конечного значения) <12 с

Дрейф выходного сигнала<1% об. O₂ в месяц (обычно <15% за весь срок службы)Дрейф нуля<200 мкВ (при 100% N₂, через 5 минут)

Тип разъёма 3.5 mm Mono Jack (PHONE JACK)

Температурная компенсация Встроенная (NTC‑сенсор)

Влияние температуры−0,03% относительной влажности при 25∘C

Влияние давления Пропорционально изменению парциального давления O₂

Устойчивость к механическим воздействиям<1% относительная погрешность (при падении с высоты 1 м)

Рабочая температура 0–50∘C

Влажность эксплуатации0–99% RH (допускается кратковременная конденсация)

Давление60–175 кПа

Температура хранения−20–50∘C (рекомендуется 5–15∘C)

Рекомендуемая нагрузка>10 кОм

Готовность к работе<30 минут после установки

Срок службы ≥1 000 000 %·ч O₂

Вес около 28 г

Совместимость: Датчик OOM102‑1 совместим с широким спектром медицинского оборудования, включая модели:

• Medtronic / Puritan Bennett (560, 7200);

• Hamilton Medical (HM‑11);

• Datex‑Engström / GE (Erica, Elvira);

• Taema (Cesar, Eole, Clarus);

• Mindray (WATO, WATO EX‑65);

• Siare (Siaretron 3000, Saturn Evo);

• Dameca (Alpha, Whispa) и др.

Заключение

OOM102‑1 EnviteC — это надёжное и экономичное решение для обеспечения точного контроля концентрации кислорода в медицинских системах. Благодаря рекордному сроку службы, универсальной совместимости и высокой точности измерений датчик снижает эксплуатационные затраты и повышает безопасность пациентов в критических условиях.

Для запроса: sale01@nova-prom.com

Тел.: +7 (921) 565-9999
